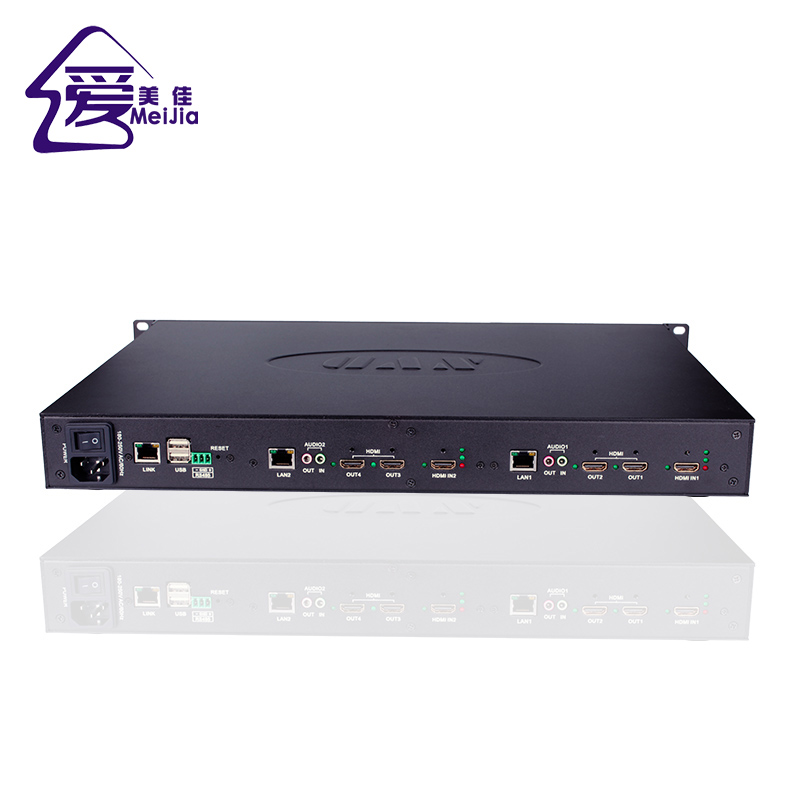

網絡數字解碼矩陣切換器采用最新的安防專用編解碼芯片，專為H.265標準及4K超高清編解碼而設計，產品采用嵌入式LINUX架構，保障系統的穩定運行，采用模塊化設計，可以在大型、超大型數字安防監控系統中實現解碼、編碼、拼接、分割、畫中畫、漫游等功能，為工程項目最大程序解決大數據數字化監控系統提供解碼上墻及多信號輸入編碼等提供一站式解決方案；設備采用全鋁標準機箱，結構上大氣美觀可靠，散熱性結構化好。

• 設備結構：

1. 設備采取模塊化結構設計，一臺機可根據需求由多模塊裝配而成；
2. 單模塊：帶2路HDMI2.0輸入、1路HDMI輸入、1路音頻輸入、1路音頻輸出；

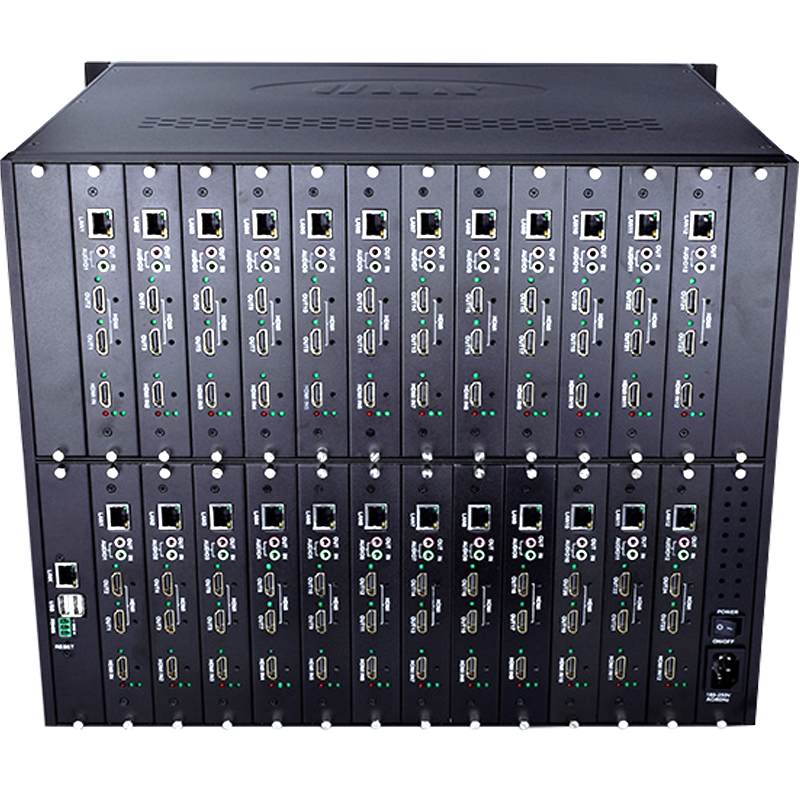

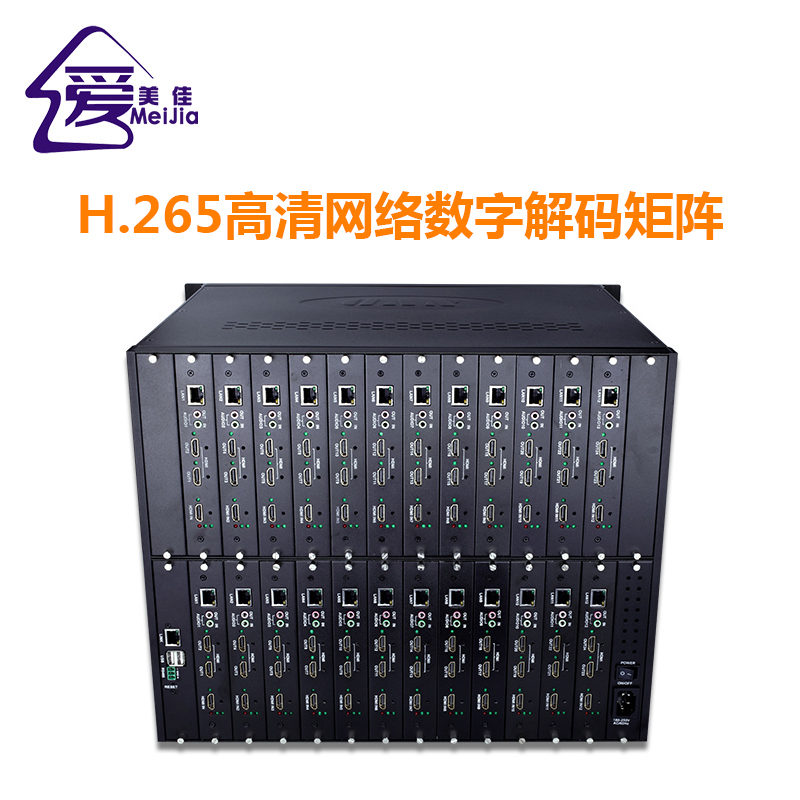

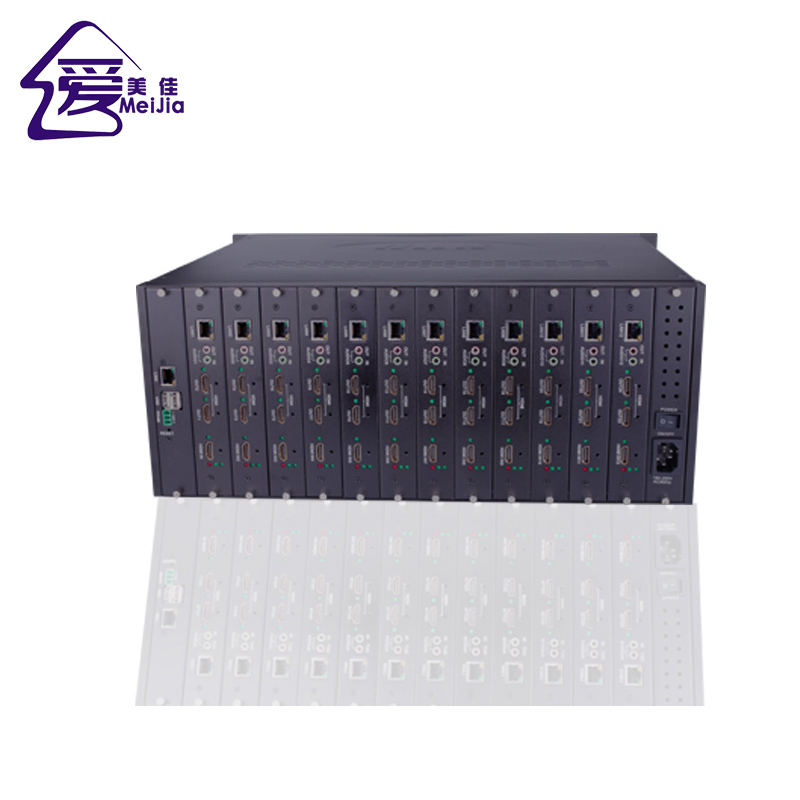

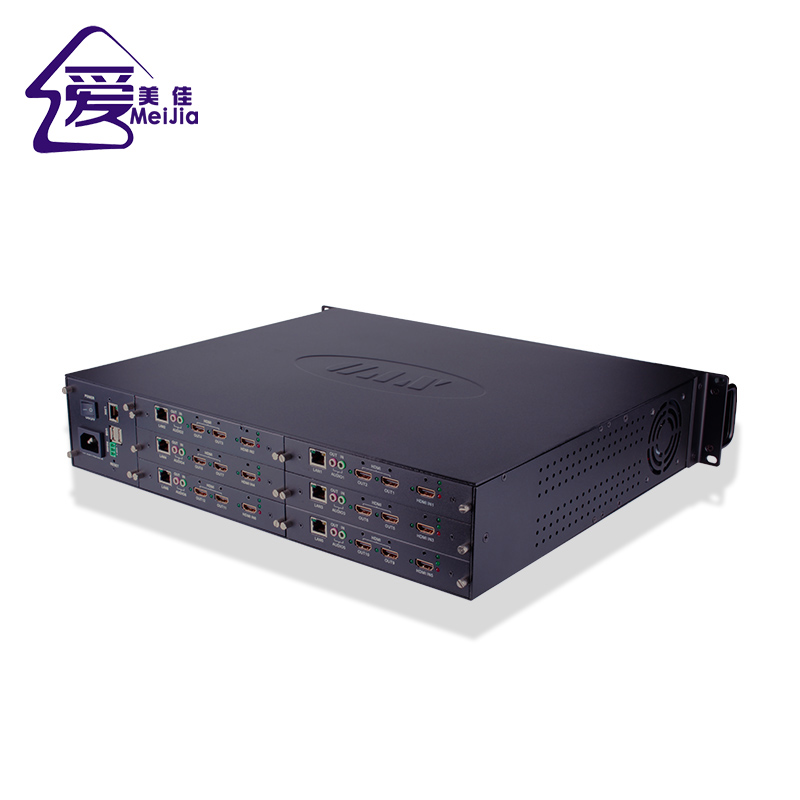

3. 設備結構：采用多模塊設計，1U標準機箱可裝配2個模塊，2U機箱最多6個模塊，4U機箱最多13個模塊，8U可實現27模塊，在有需求時，可定制12U、16U等更大機型，多機可級聯。在模塊拔插接入的同時，設備另配USB、RS485等標準接口。◆

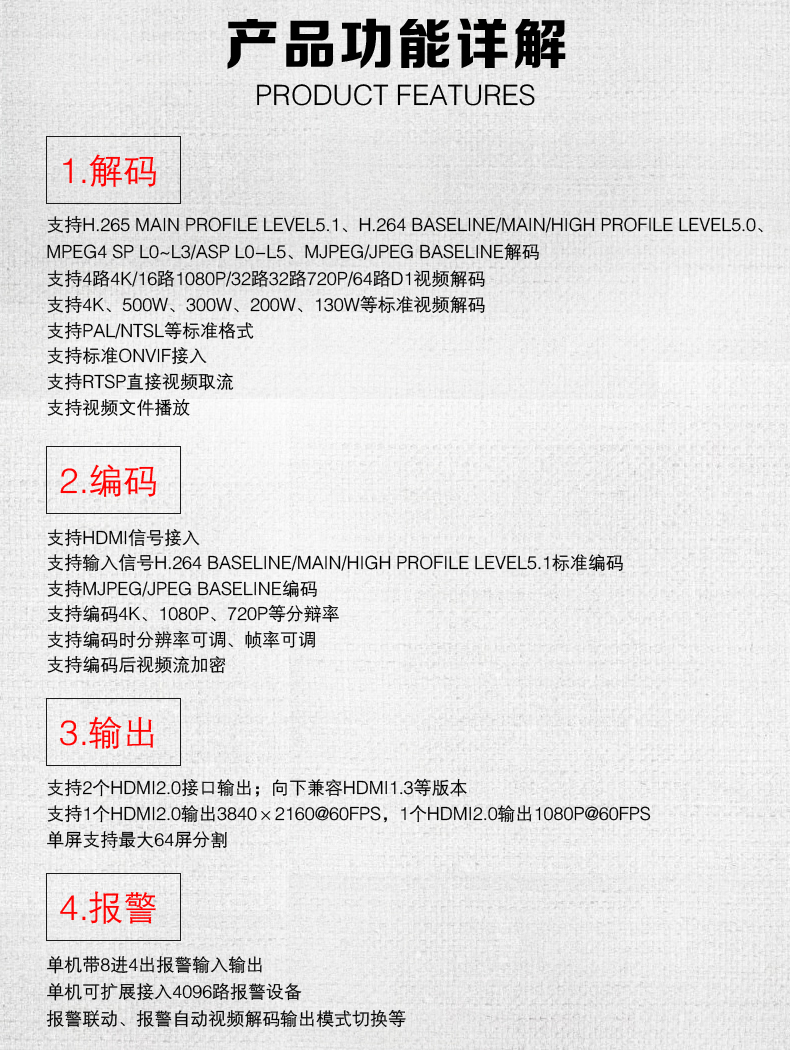

• 單模塊功能：

1. 解碼：

支持H.265 Main Profile Level5.1、H.264 Baseline/Main/High Profile Level5.0、MPEG4 SP L0~L3/ASP L0-L5、MJPEG/JPEG Baseline解碼

支持4路4K/16路1080P/32路32路720P/64路D1視頻解碼；

支持4K、500W、300W、200W、130W等標準視頻解碼；

支持PAL/NTSL等標準格式；

支持標準ONVIF接入；

支持RTSP直接視頻取流；

支持視頻文件播放；

2. 編碼：

支持HDMI信號接入；

支持輸入信號H.264 Baseline/Main/High Profile Level5.1標準編碼；

支持MJPEG/JPEG Baseline編碼；

支持編碼4K、1080P、720P等分辯率；

支持編碼時分辨率可調、幀率可調；

支持編碼后視頻流加密；

3. 輸出

支持2個HDMI2.0接口輸出；向下兼容HDMI1.3等版本；

支持1個HDMI2.0輸出3840×2160@60fps，1個HDMI2.0輸出1080P@60fps;

單屏支持最大64屏分割 ；

4. 音頻：

帶1路音頻輸入及1路1音頻輸出；

支持16bit語音輸入輸出；

5. 網絡：

帶2個10/100/1000Mbps自適應網口，其中一個網口連接網絡實現信號輸入，一個網口實現模塊間數據通訊；

• 設備功能：

設備在裝配多模塊后，具備多個模塊的全部功能迭加后，另外還增加以下幾個功能：

1. 輸出：

（1）拼接：實現多模塊輸出口的拼接，1U機型最大4屏拼接，2U機型最大12屏拼接，4U機型最大26屏拼接，8U機箱最大54屏拼接、12U最大82屏拼接、16U機箱最大110屏拼接?？啥鄼C級聯，由多臺機實現更多大型、超大型拼接；

可實現屏形非標準長寬比隨意拼接，操作界面虛擬現場擺放；

（2）分割：單屏可實現最大64屏分割，可自定義非標準長寬比異形分割；

（3）畫中畫漫游：可實現單機多口、多機多口間隨意開窗實現畫中畫、漫游功能，開窗口尺寸隨意設置；

2、操作控制：

（1）系統自帶UI，實現鼠標接入后HDMI1口直接在視頻上疊加操作界面，直觀簡便操作設備；

（2）支持網絡鍵盤直接操作控制全部功能；

（3）支持模擬鍵盤切換控制；

（4）支持跨平臺圖形化界面瀏覽器（支持IE/CHROM/360瀏覽器/QQ瀏覽器/Firefox等瀏覽器）控制；

（5）支持客戶端控制、支持我公司平臺軟件控制；

（6）提供SDK，支持第三方軟件接入控制。

3、接口：

除模塊所帶接口外，設備另帶以下接口：

（1）2個USB2.0接口；

（2）1個RS485接口；

4、報警：

（1）支持RS485擴展接入報警設備，支持單機8092路報警輸入輸出管理；

（2）支持報警聯動；

（3）支持平臺聯動；

5、特色功能：

（1）支持模式設置、模式自動或手動切換調用;

（2）支持視頻源按時間段、時間間隔的方式在單個或多個窗口上輪巡；

6、運維：

（1）支持遠程/本地配置文件導入導出；

（2）支持遠程/本地升級；

（3）支持遠程控制。

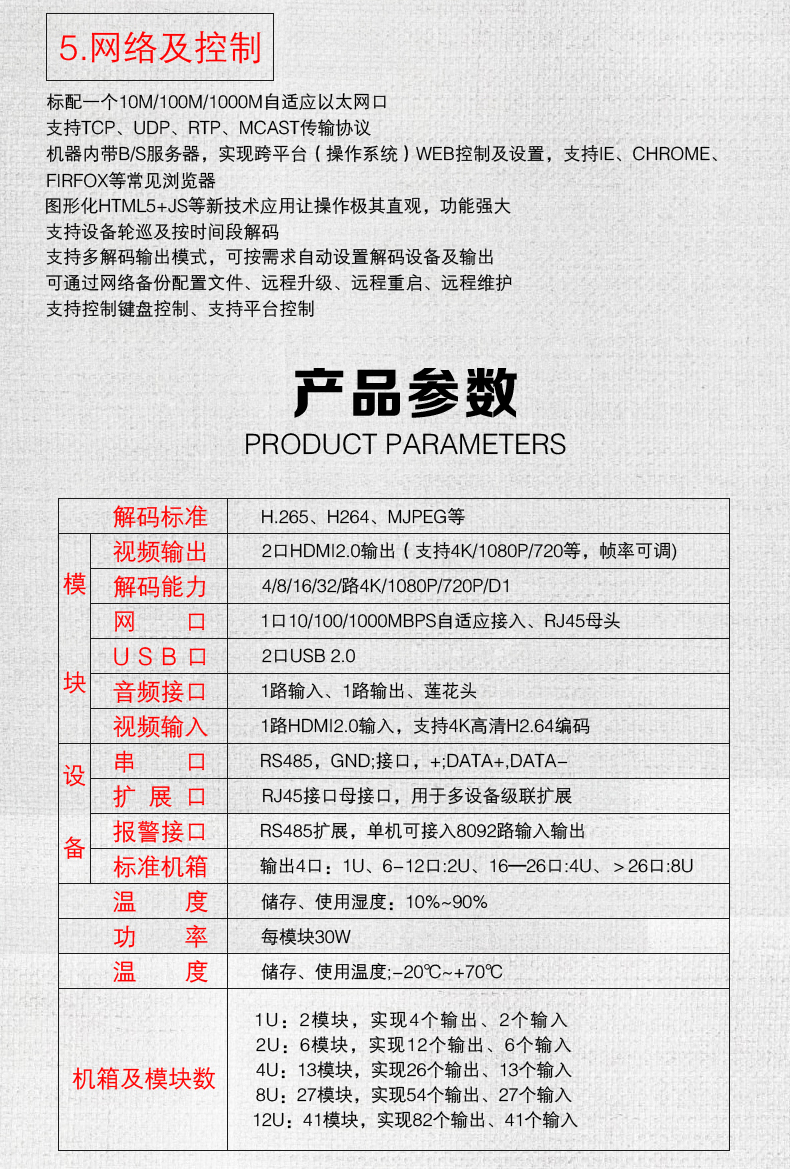

五、設備參數

六、型號及規格
